Prototyping
Cicor's PCBA Prototyping Shop – Schnelle und flexible Lösungen für Entwickler
Entwickler stehen oft vor der Herausforderung, neue Designs in kurzer Zeit umzusetzen. Mit Cicor's PCBA Prototypenshop bieten wir Ihnen eine effiziente und flexible Lösung, um Ihre Projekte termingerecht zu realisieren.
Ihre Vorteile auf einen Blick:
✔ Prototypen in 6 Arbeitstagen
✔ Design for Manufacturing (DfM) - Support
✔ Nahtlose Überführung in die Cicor-Serienfertigung
✔ Technologievielfalt und Erfahrung an 28 Standorten weltweit
✔ Persönliche Betreuung durch unser Projekt- und Vertriebsteam
✔ Einfacher Online-Bestellprozess
Prototypenshop
Registrieren Sie sich jetzt und melden Sie sich in unserem Prototypenshop an.

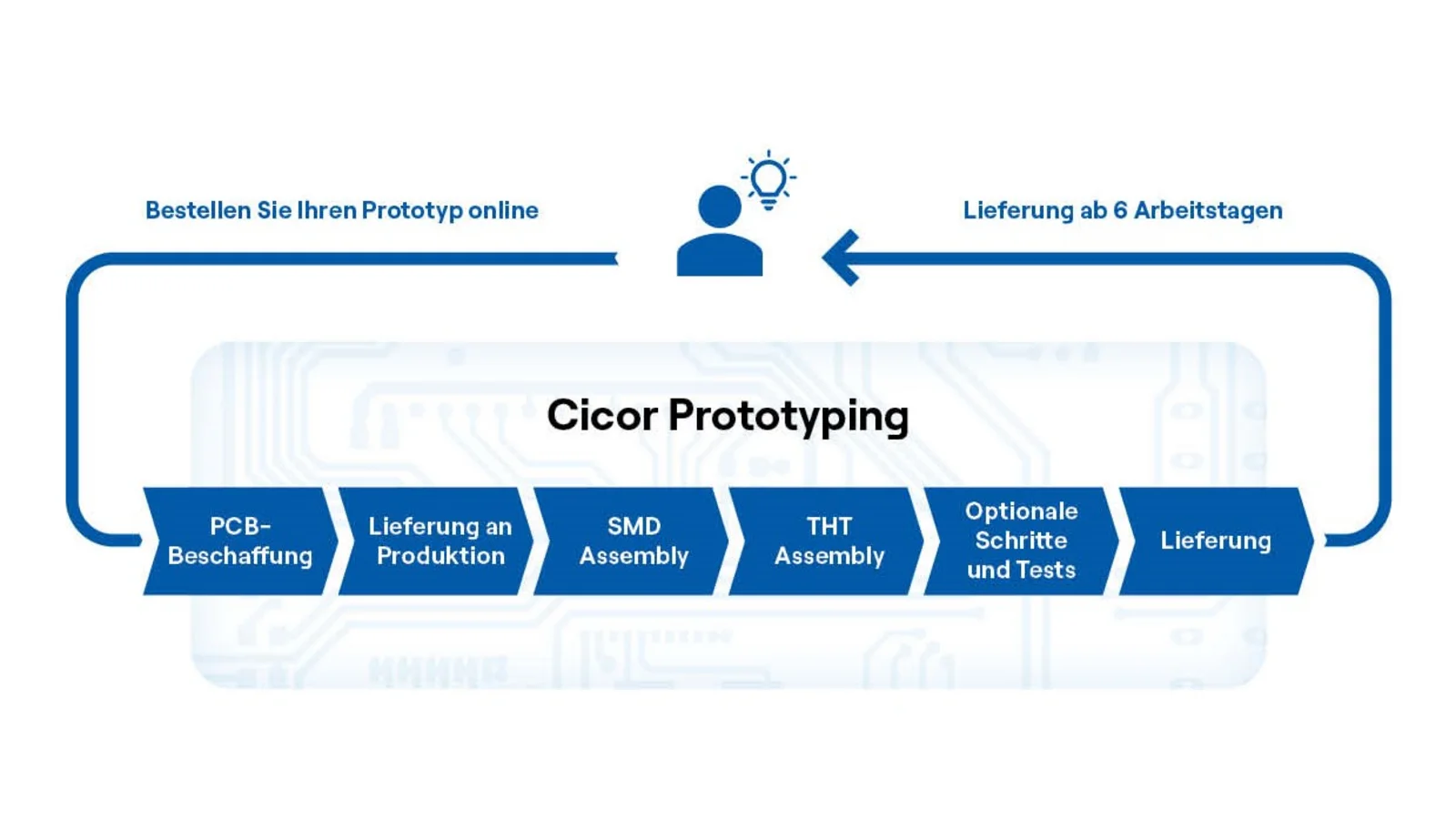

Sie können einfach die Stückliste, PCB- und Pick-and-Place-Daten hochladen und im Tool die exakten Bauteile festlegen. Parallel dazu wird die Marktverfügbarkeit der Komponenten überprüft. Sind alle Daten vollständig, kalkuliert das System den Preis automatisch. Nach Bestätigung starten sofort die Beschaffung und Produktion, und Sie können den Status Ihrer Bestellung jederzeit im Kundenportal verfolgen. Dank der integrierten Kommentarfunktion stehen wir Ihnen für Rückfragen direkt zur Seite. Ihre Projekte haben Sie zudem stets im Überblick und können Sie bequem verwalten. Wir fertigen Ihre Baugruppen ab 6 Arbeitstagen inkl. Materialbeschaffung – präzise und zuverlässig. Vertrauen Sie auf unsere globale Expertise, um Ihre Innovationsprozesse zu beschleunigen.

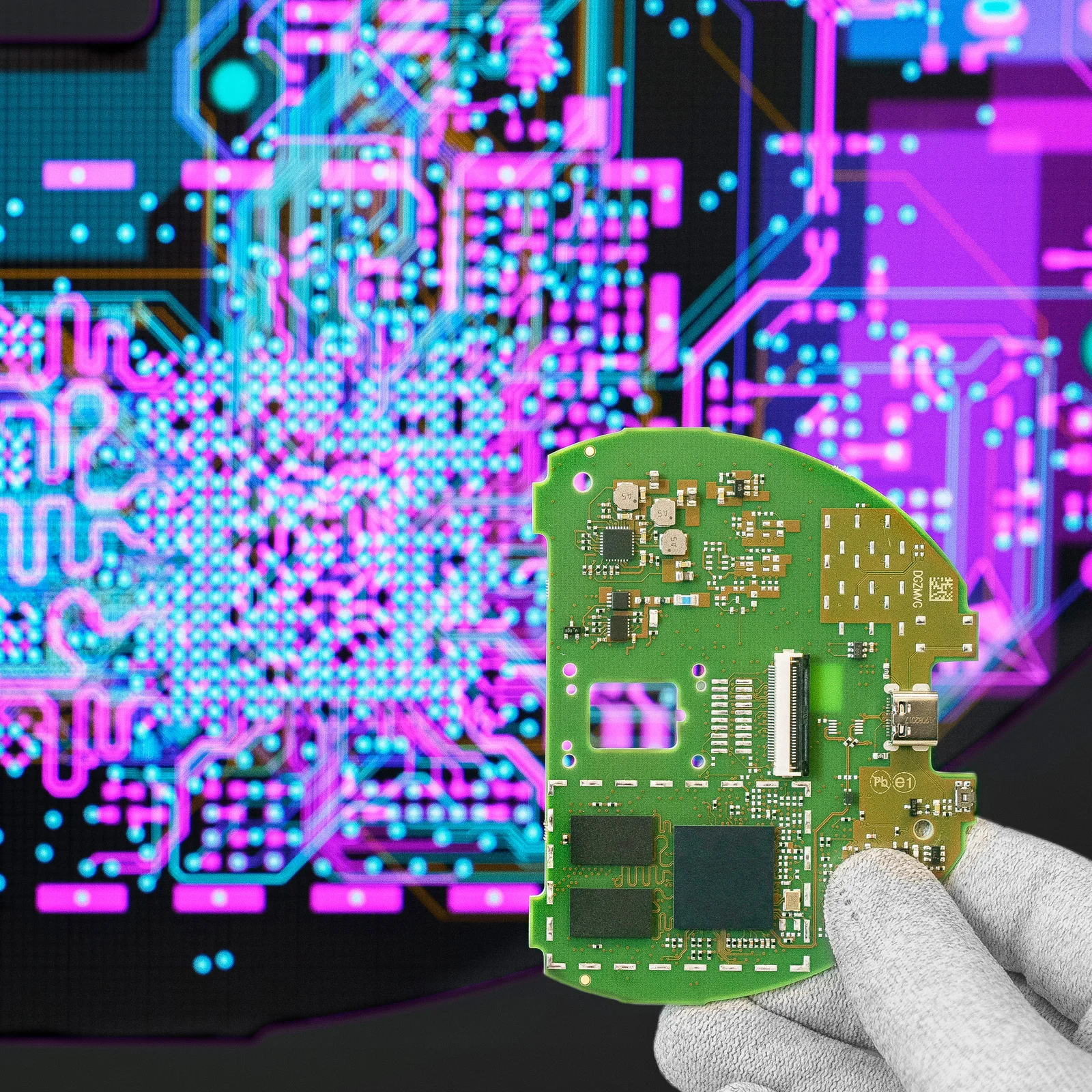

Technische Spezifikationen
| |
| Fertigung nach: | IPC 610-A, Klasse 2 |
| PCB Nutzen-Grössen: | minimal: 70mm x 70mm ² / maximal: 410mm x 350mm |
| PCB Material und Dicken: | FR4 mit Materialdicken von (0.8mm) / 1mm … 3mm bei Starr-Flex PCB Dicke ab 200µm |
| PCB Finish: | chem. Nickel-Gold / HAL bleifrei / chem. Zinn |
| PCB Lötstopplack / Beschriftung: | grün / Beschriftungsdruck (partiell) |
| Losgrösse: | bis zu 20 Stück ² |
| Fertigungsverfahren: | SMT (ein- bzw. zweiseitig) siehe mögliche Optionen weiter unten |
| Bestückung von Bauteilgrössen bis: | 0201 (Imperial) |
| Verwendete Lote / Pasten: | SAC305 (Reflowprozesse) Lot: Sn 99,25% / Cu 0,7% / Ni 0,05% (Selektivlöten) |
² grössere Musterstückzahl nach vorheriger Absprache möglich
Zeichnungsdaten / Stückliste
Für eine reibungslose Bearbeitung Ihrer Prototypen-Anfrage bitten wir Sie, uns die folgenden Informationen zur Verfügung zu stellen:
- Alle Daten in einem .zip Ordner
- Gerber oder ODB++ Dateien inklusive PCB-Spezifikationen (Lagenaufbau, Dicke, etc.)
- Die Nutzenzeichnung (optional) muss 3 Erkennungsmarken aufweisen
Die Stückliste muss in einem maschinenlesbaren Format vorliegen, bevorzugt Excel-Format (Bsp.-Datei als Download abrufbar).
Optionen
Der THT-Prozess ermöglicht die Nutzung einer Selektivlötanlage mit programmierbarem Ablauf. Bei einer geringeren Anzahl von Bauteilen kann auf ein flexibles manuelles Lötverfahren zurückgegriffen werden, das individuell angepasst wird.
Optische Prüfungen der Baugruppen nach IPC- 610 -A
Nutzendaten müssen Informationen zum Trennen (Cut & Break / Fräsen) enthalten. Manuelles bzw. automatisiertes Verfahren einsetzbar (Programmierung und Adapterbau)
Folgende Unterlagen aus den ODB ++ Daten müssen zusätzlich mit zur Verfügung gestellt werden:
- Netze
- Wiring Layout
- Test Punkte
Diese Option erfordert einen Programmieraufwand zur Erstellung der Testprogramme
- Lackplan incl. Toleranzangaben (min. 3mm)
- Bitte beachten Sie, das nur der Lack: Peters Serie SL 1307 zur Verfügung steht ²
Manueller Prozess mit Flexibilität hinsichtlich Lackauswahl
² andere Lacke nur auf Anfrage (incl. Beistellung), diese sind nicht für Serienfertigung verfügbar.
Hinweis: Diese Zusatzdienstleistungen verlängern in der Regel die Lieferzeit (abhängig von der Baugruppenkomplexität).
Bestellbedingungen
Konditionen
Sobald der Plausibilitäts-Check erfolgreich abgeschlossen ist, erhalten Sie von uns automatisch ein Angebot. Für die Produktion müssen die Stückliste, die CAD-Daten der PCB sowie die Pick-and-Place-Daten (P&P) vollständig vorliegen.
Die Lieferzeit für bestückte starre oder starr-flexible Baugruppen kann, abhängig von den jeweiligen Anforderungen, der Materialverfügbarkeit oder eventuellen Beistellungen, ab 6 Arbeitstagen erfolgen. Nach der Fertigungsfreigabe sind keine Änderungen mehr möglich.
Ein nahtloser Übergang zur Serienproduktion innerhalb der Cicor Gruppe ist problemlos möglich.
Zahlung und Versand
Zahlungen können bequem per Rechnung oder Kreditkarte erfolgen. Die Lieferung erfolgt nach Incoterm DAP.
Die Ware wird in einer standardmässigen, ESD-gerechten Verpackung mit entsprechendem Füllmaterial versendet, um die sichere Ankunft zu gewährleisten.
